CM133HD KK-Y104FD

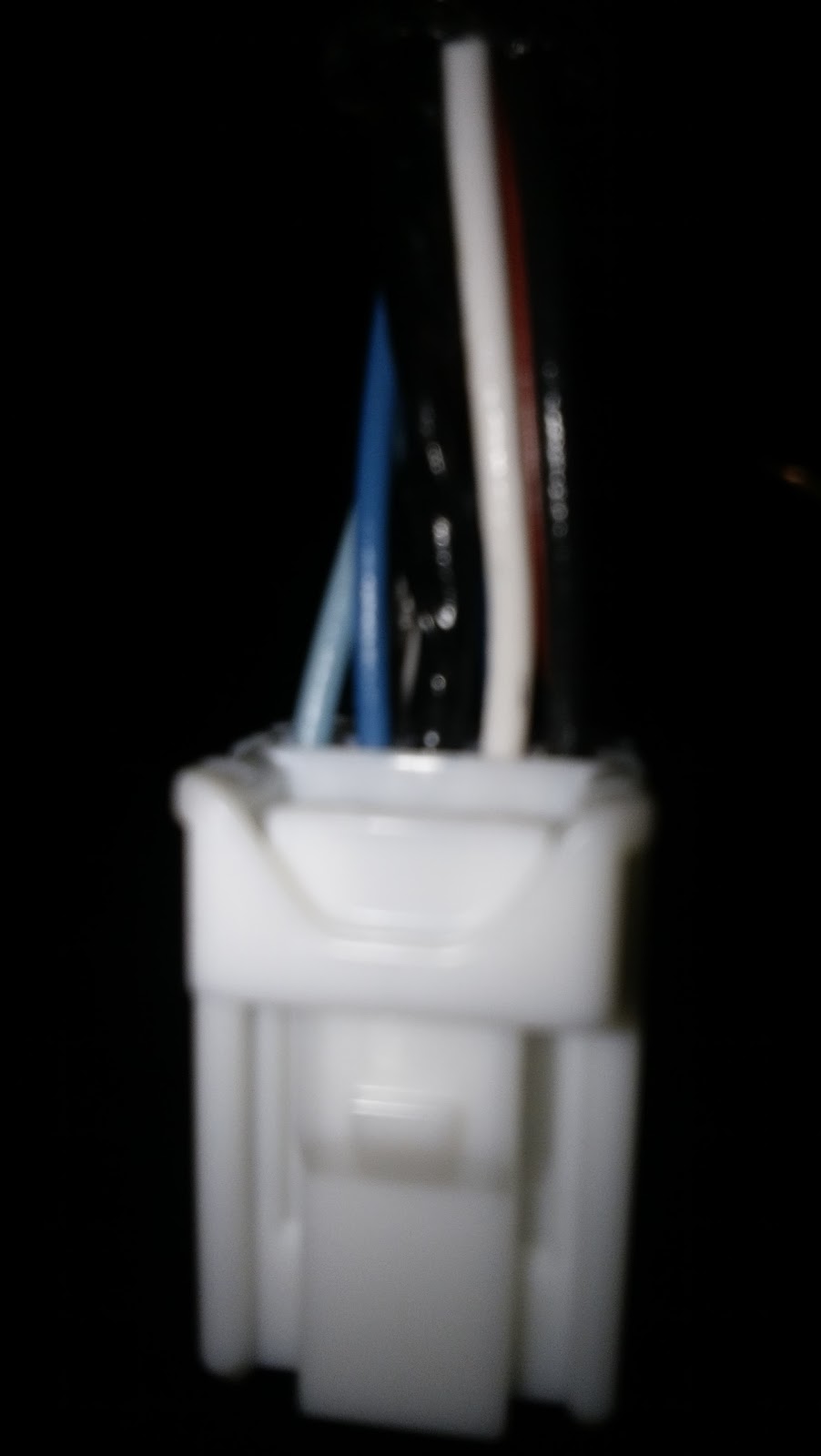

かんたん接続ハーネス目当てでKK-Y104FDにしたのに、カプラが違う。
であればお値段半額のKTX-Y1403KSにしておくべきであった。
噂通り、台座のネジはガチで締めにくい。

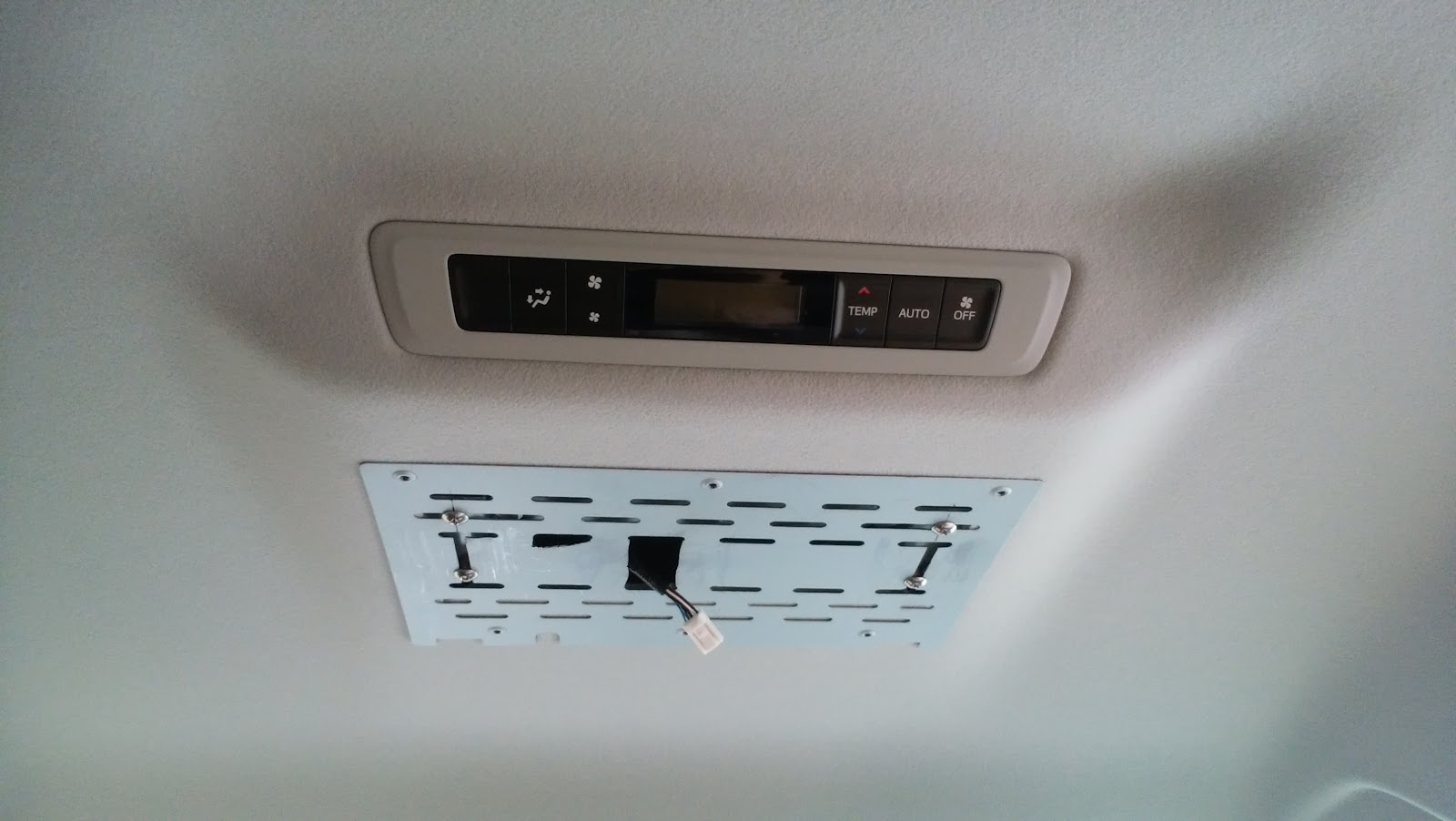

鉄板をKK-Y104FDのねじ穴と天井穴に合わせて加工。
KK-Y104FD指定の大きさ以上の穴は一切開けていないから、CM133HDが壊れても安心。

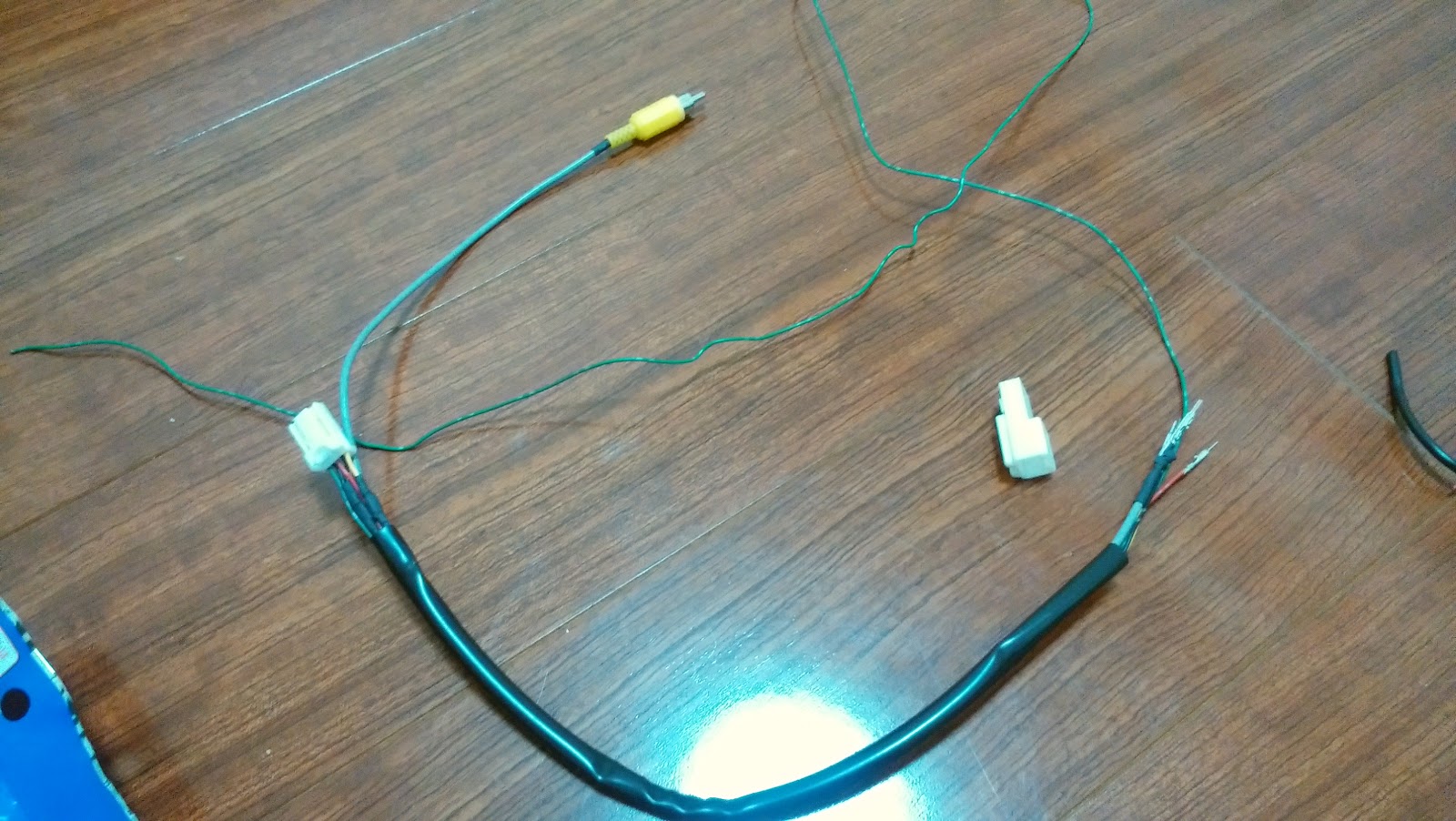

かんたん接続ハーネスはカプラを買って魔改造。
どっちみちモニタ側カプラも取り替えていたし。
さらにかんたん接続ハーネス改からドラレコとレーダーの電源を分岐して、天井裏だけで完結するようにした。

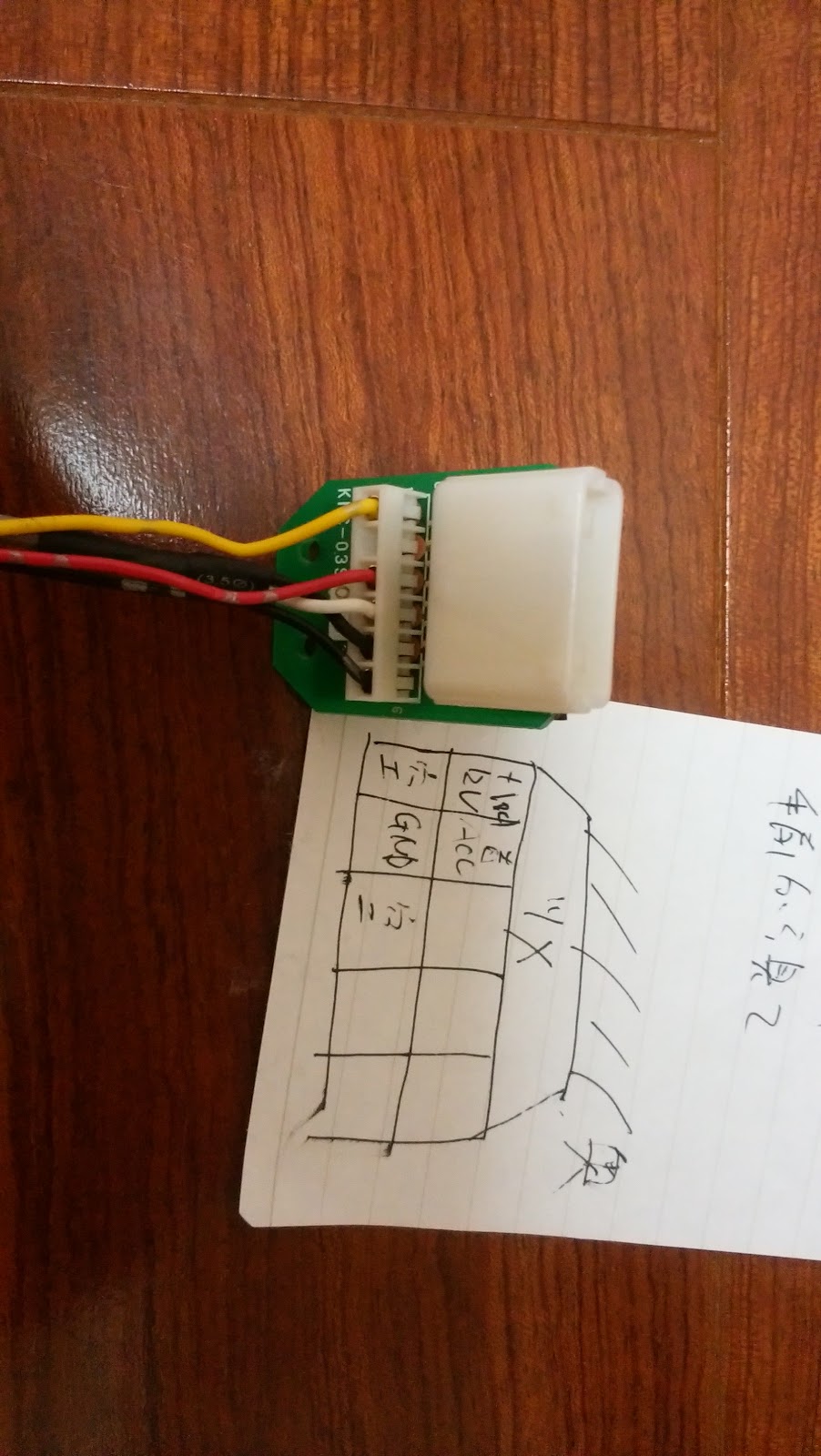

映像信号はたぶんアクセサリの横2つ。一つ開けて映像GND,映像信号


噂どおり、ドア連動は機能しない。MPVだと機能した方いるようだ。
